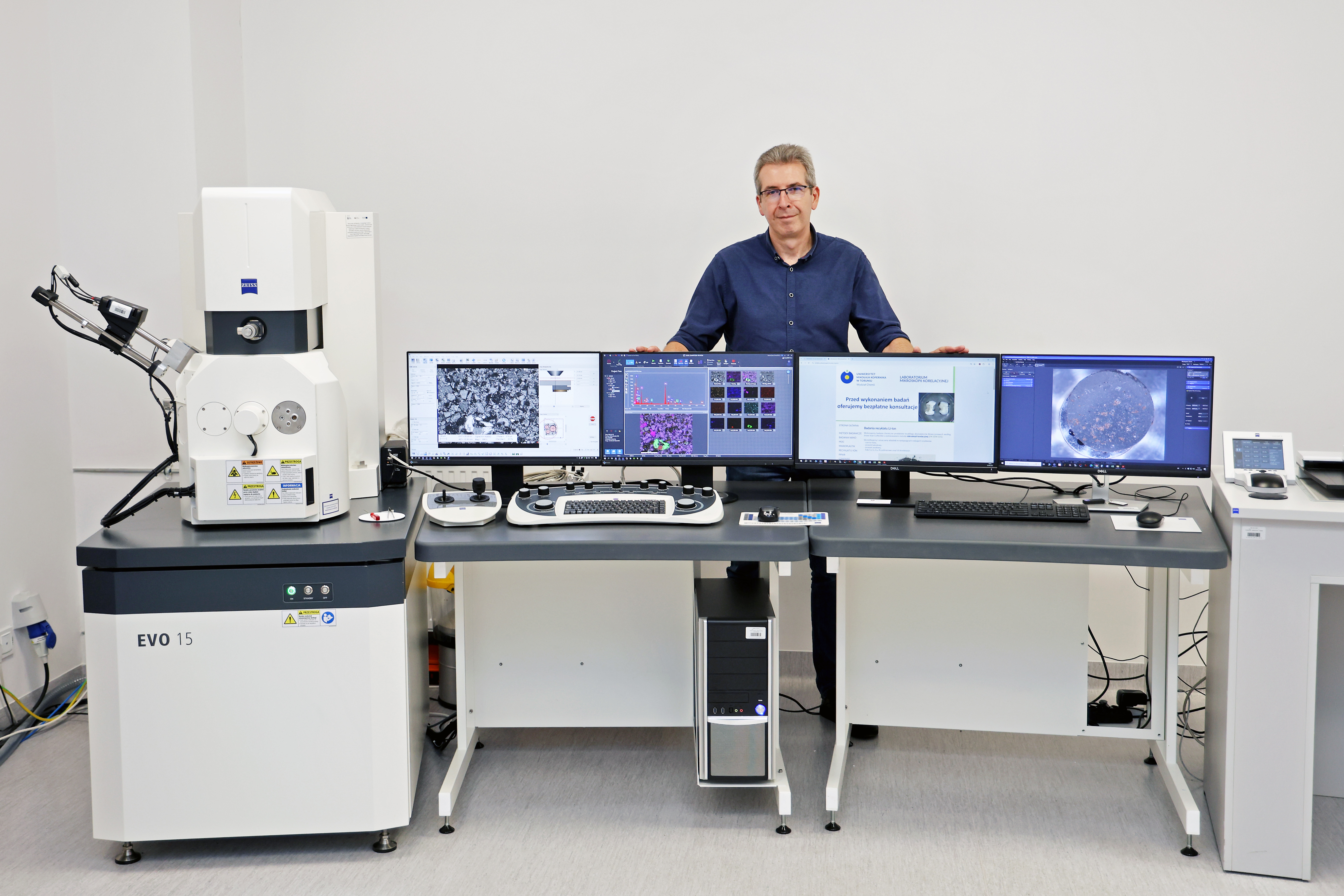

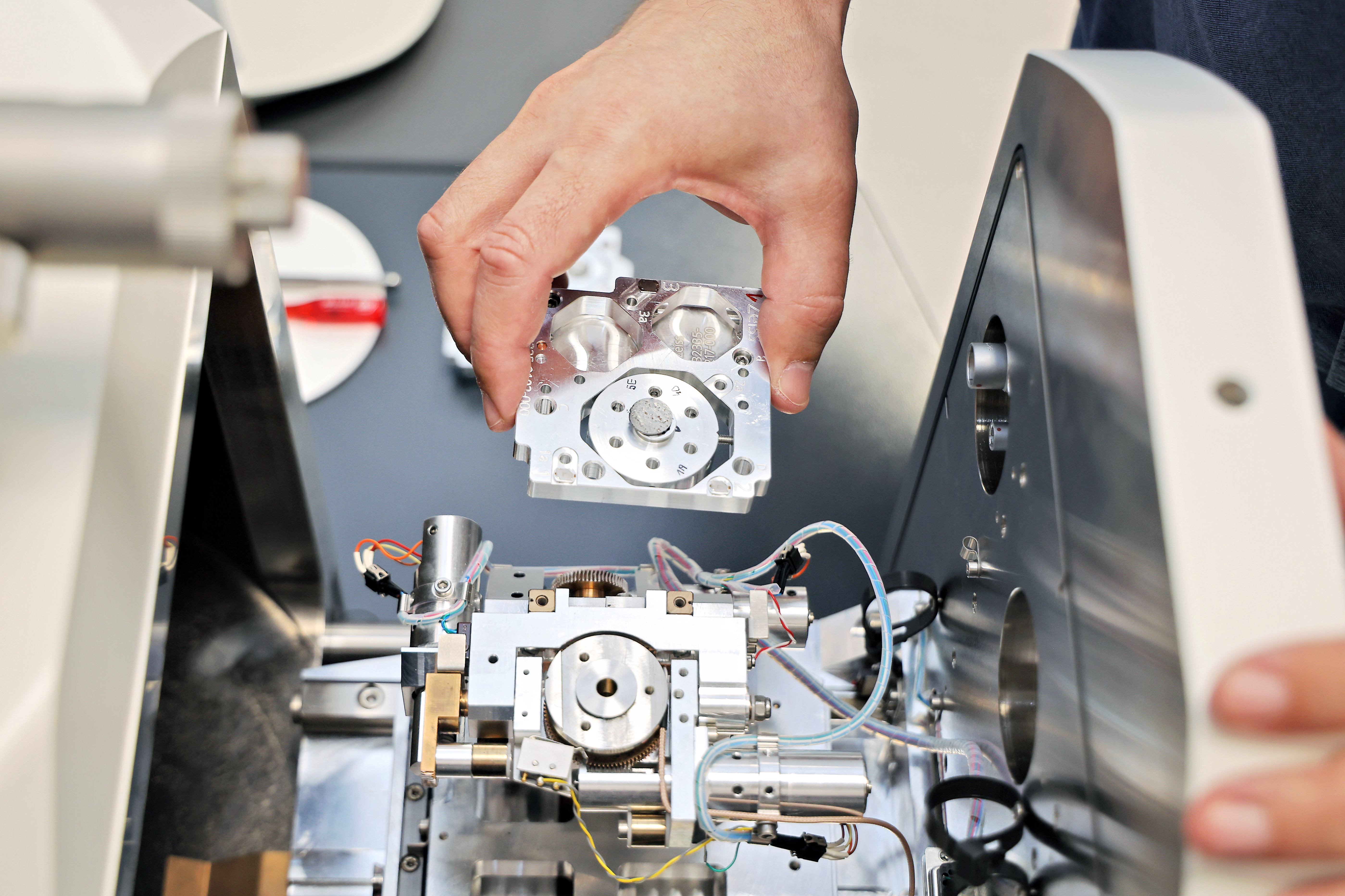

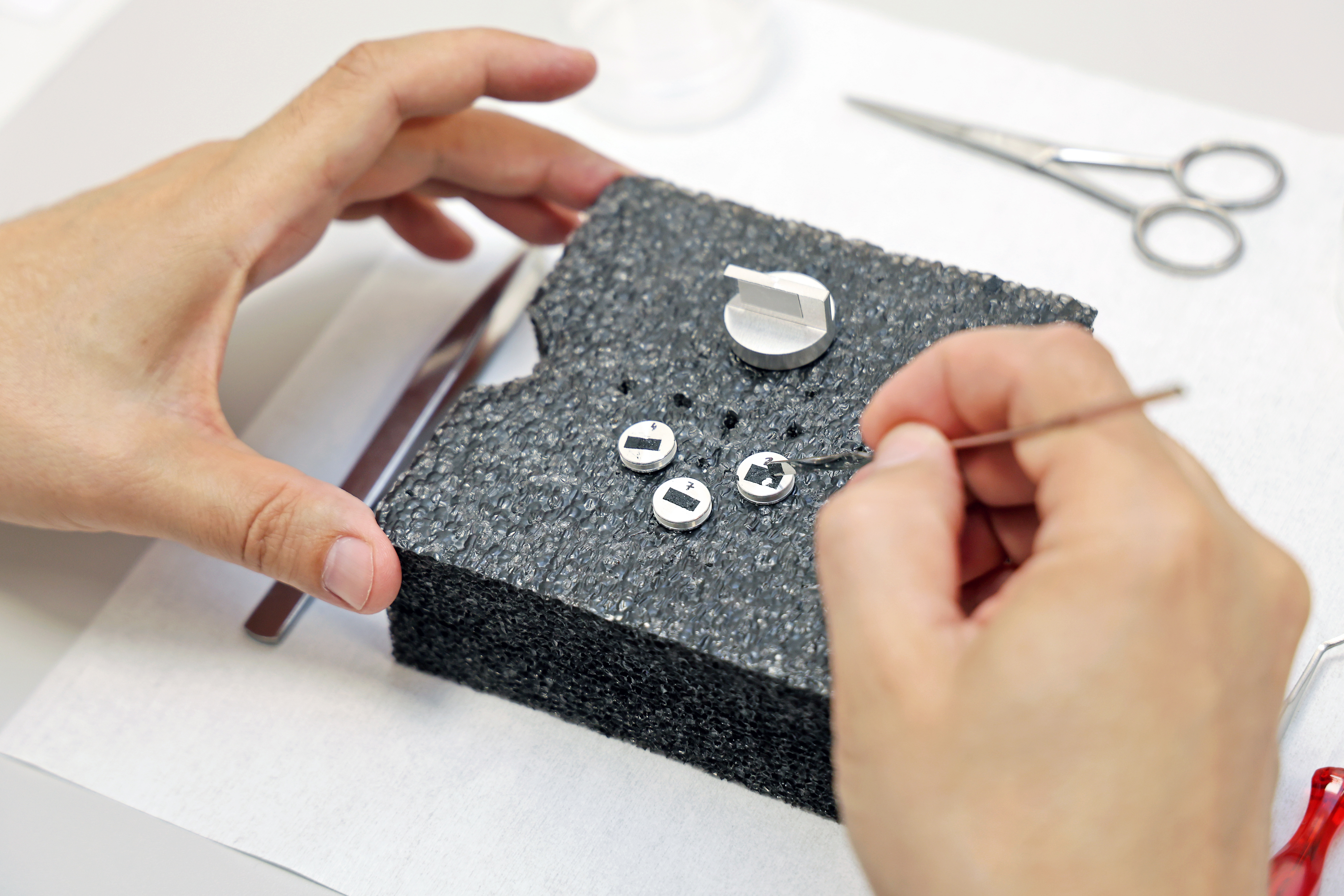

Laboratorium Mikroskopii Korelacyjnej

Przykładowe wyniki mikroskopii korelacyjnej

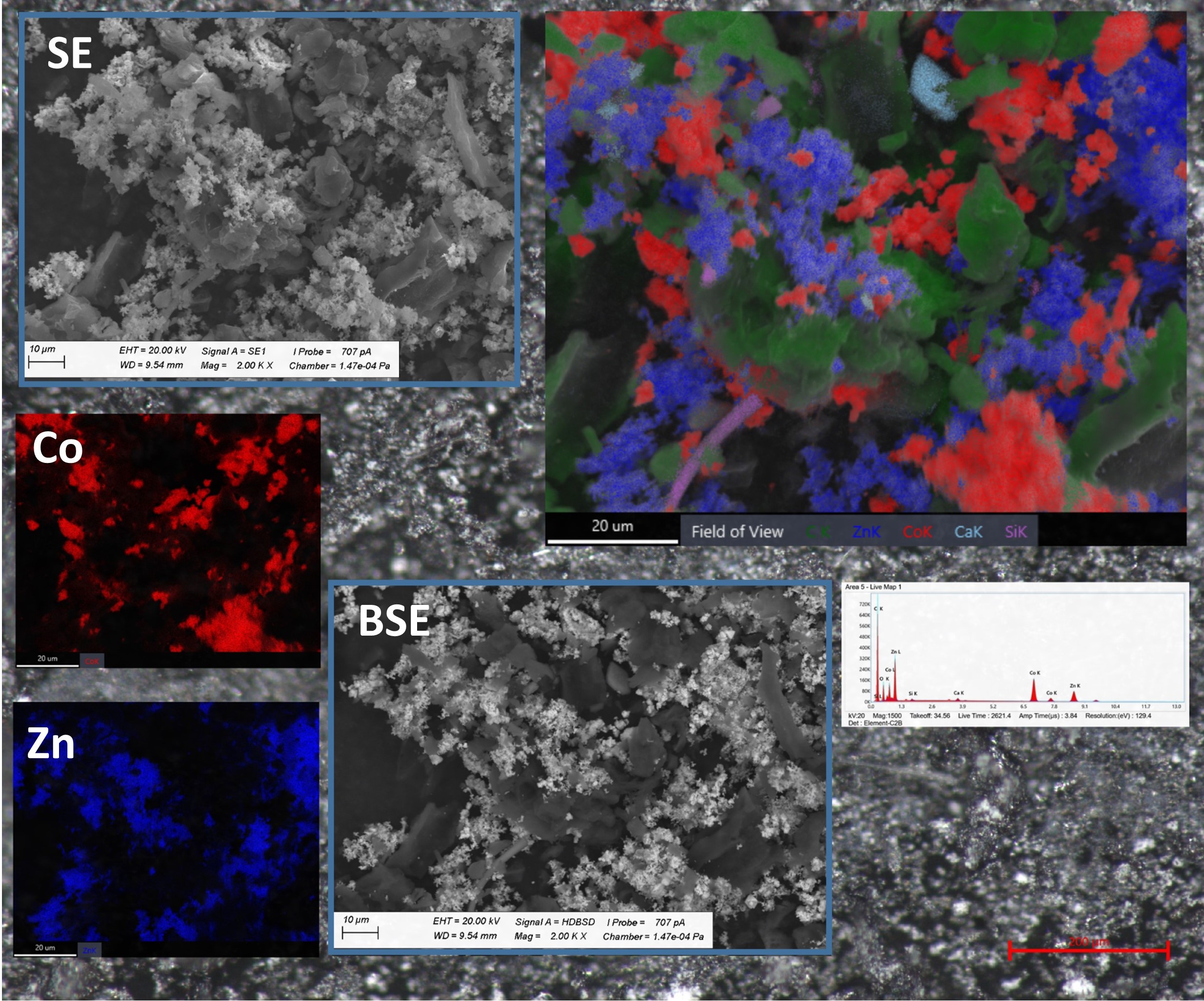

Materiał: Substancja węglowa impregnowany solami Ca, Co i Zn, modyfikowana w wysokiej temperaturze bez dostępu powietrza

Metody: mikroskopia świetlna (LM), skaningowa mikroskopia elektronowa (detektor ETSE i HDBSE) sprzężona z spektrometrem rentgenowskim  (SEM-EDS)

Opis: Obraz multimodalny z mikroskopów LM i SEM (obraz SE i BSE) oraz spektrometru EDS (mapy pierwiastków). Widoczne widmo oraz mapy rozkładu pierwiastków: Co (kobalt), Zn (cynk)  oraz multimapa C (węgiel, zielony), Zn (cynk, niebieski), Co (kobalt, czerwony), Ca (wapń, jasnoniebieski), Si (krzem, jasnofioletowy).



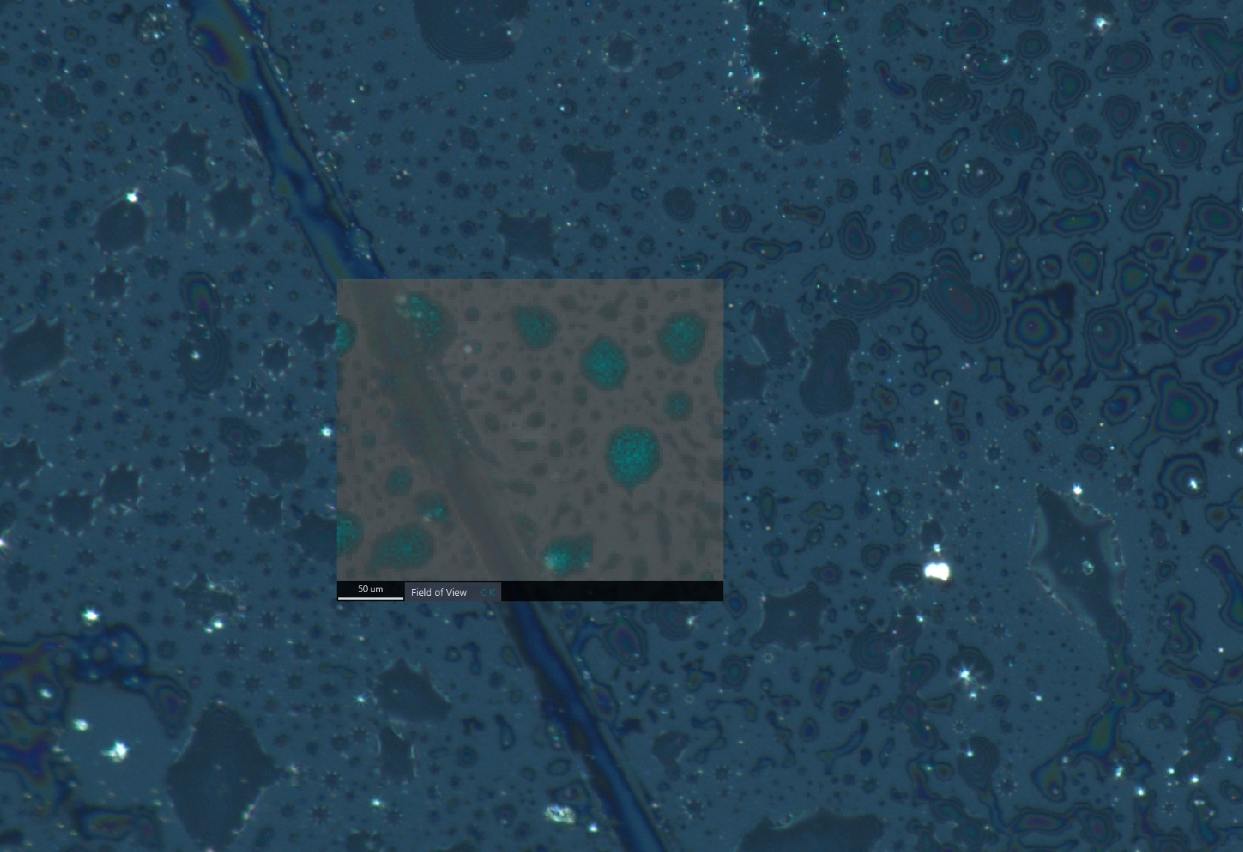

01_Krzem_MWCNTs.jpgKrzem z warstwą nanorurek węglowych

  • Materiał: Powierzchnia krzemu (Si) z warstwą wielościennych nanorurek węglowych (C) w postaci wysp
  • Metody: mikroskopia świetlna (LM), skaningowa mikroskopia elektronowa sprzężona z spektrometrem rentgenowskim (SEM-EDS)
  • Opis: Korelacja obrazu LM z mapą rozkładu węgla


Przekrój warstwy malarskiej

  • Materiał: Przekrój warstwy malarskiej zabytkowego obrazu
  • Metody: mikroskopia świetlna (LM), skaningowa mikroskopia elektronowa sprzężona z spektrometrem rentgenowskim  (SEM-EDS)
  • Opis: Korelacja obrazu z mikroskopu świetlnego z mapą rozkładu pierwiastków ołowiu (Pb), potasu (K) i miedzi (Cu)

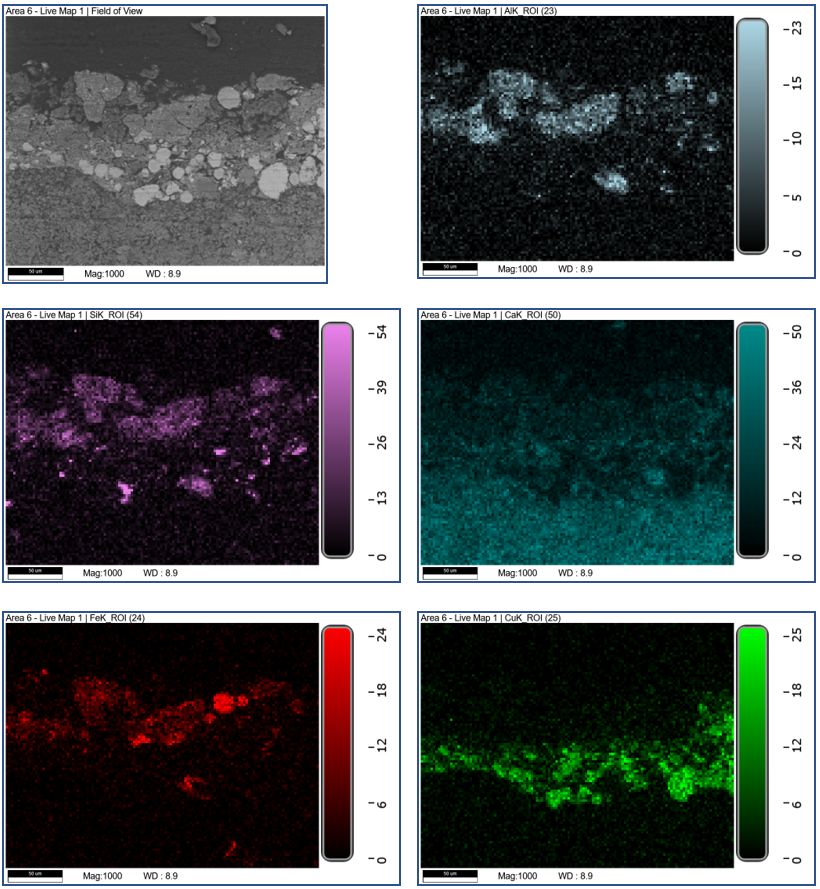

  • Materiał: Przekrój warstwy malarskiej zabytkowego obrazu
  • Metody: skaningowa mikroskopia elektronowa (detektor HDBSE) sprzężona z spektrometrem rentgenowskim (SEM-EDS)
  • Opis: Powiększenie 1 000x, obraz elektronów wstecznie rozproszonych (BSE) w kontraście topograficzno-materiałowym (TOPO-COMPO) wraz z mapą pierwiastków glin (Al, niebieski), krzem (Si, fiolet), wapń (Ca, turkusowy), żelazo (Fe, czerwony) miedź (Cu, zielony)






Druk 3D

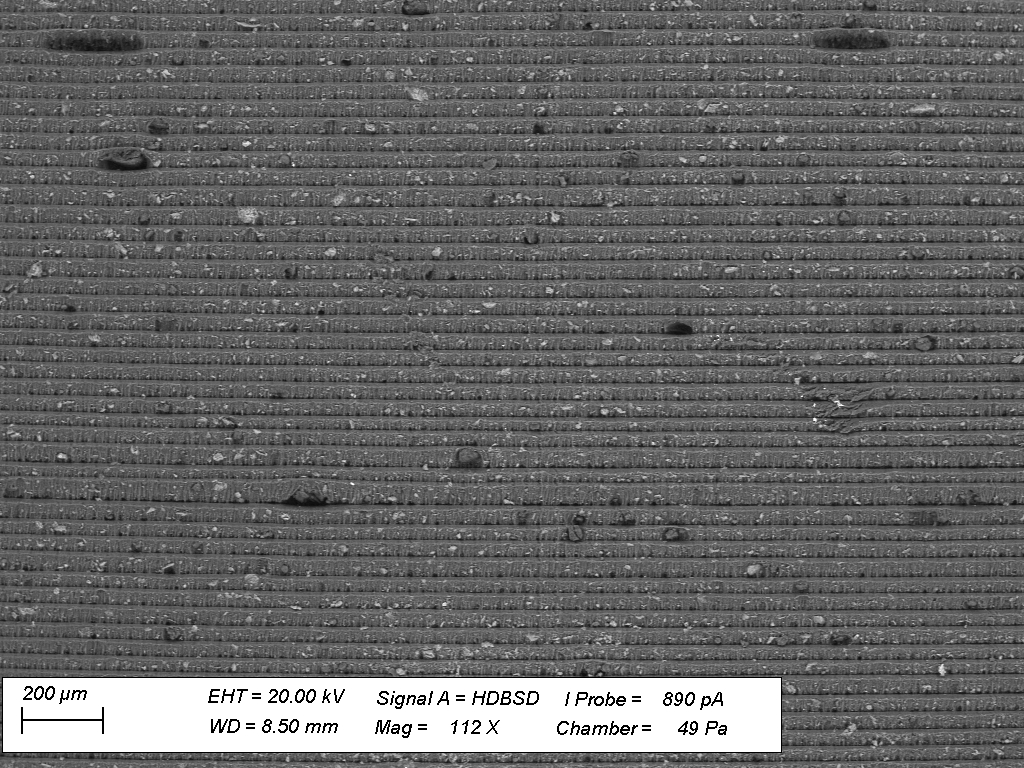

  • Materiał: Powierzchnia wydruku z materiału polimerowego powstała w drukarce 3D
  • Metody: skaningowa mikroskopia elektronowa (SEM), detektor HDBSE
  • Opis: Powiększenie 112x, obraz elektronów wstecznie rozproszonych (BSE), kontrast TOPO-COMPO.


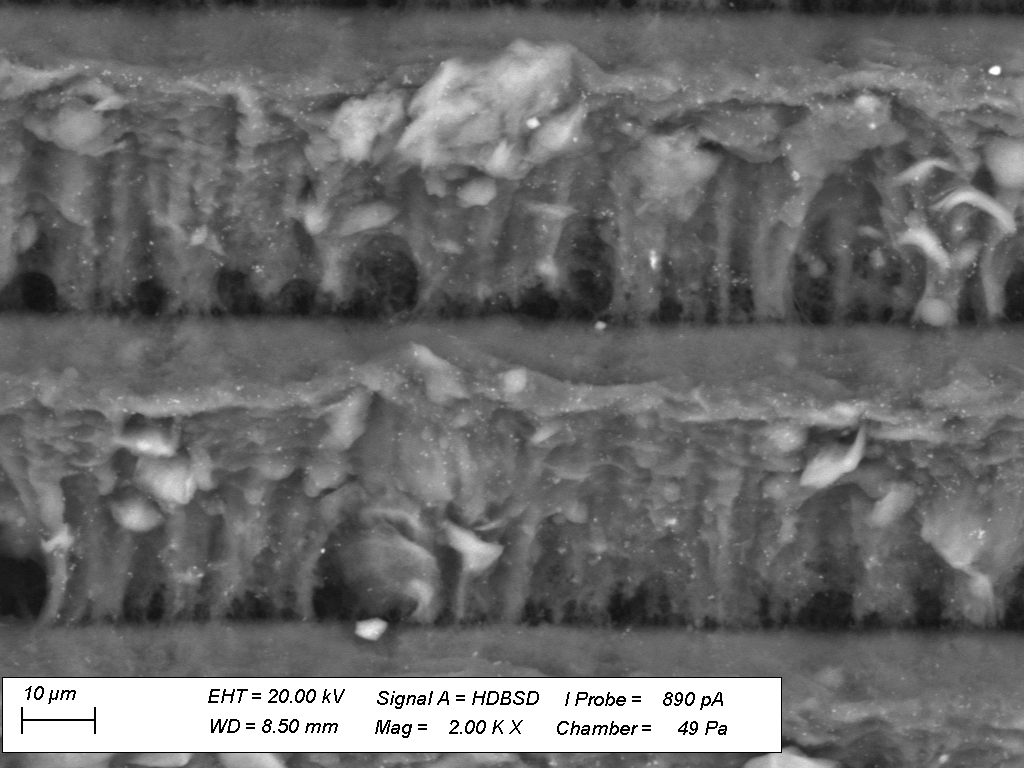

  • Materiał: Powierzchnia wydruku z materiału polimerowego powstała w drukarce 3D
  • Metody: skaningowa mikroskopia elektronowa (SEM), detektor HDBSE
  • Opis: Powiększenie 2 000x, obraz elektronów wstecznie rozproszonych (BSE) w kontraście topograficzno-materiałowym (TOPO-COMPO)

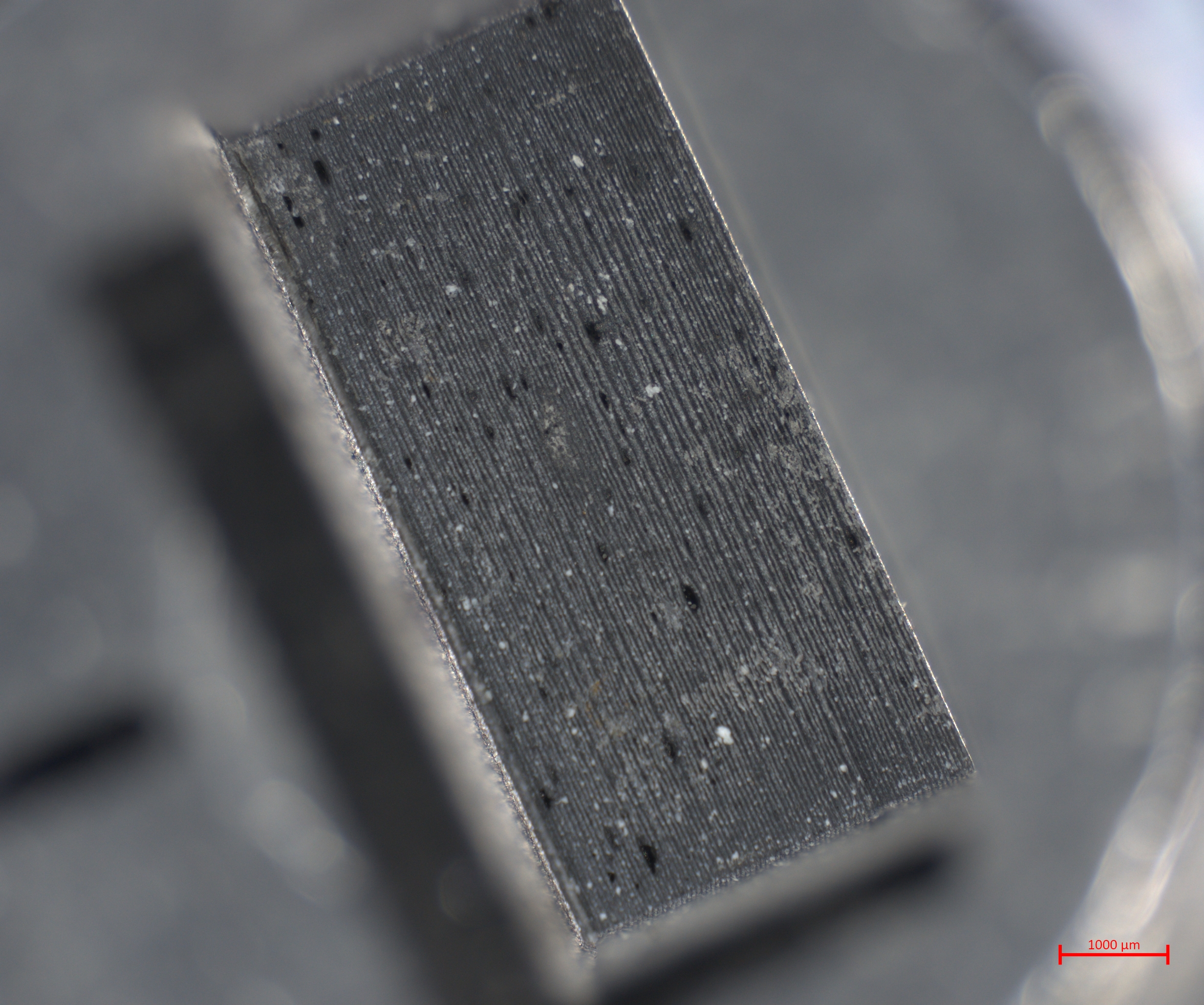

  • Materiał: Powierzchnia wydruku z materiału polimerowego powstała w drukarce 3D
  • Metody: mikroskopia świetlna (LM)
  • Opis: obraz stereoskopowy w świetle odbitym, powiększenie 112x






Węgiel aktywny

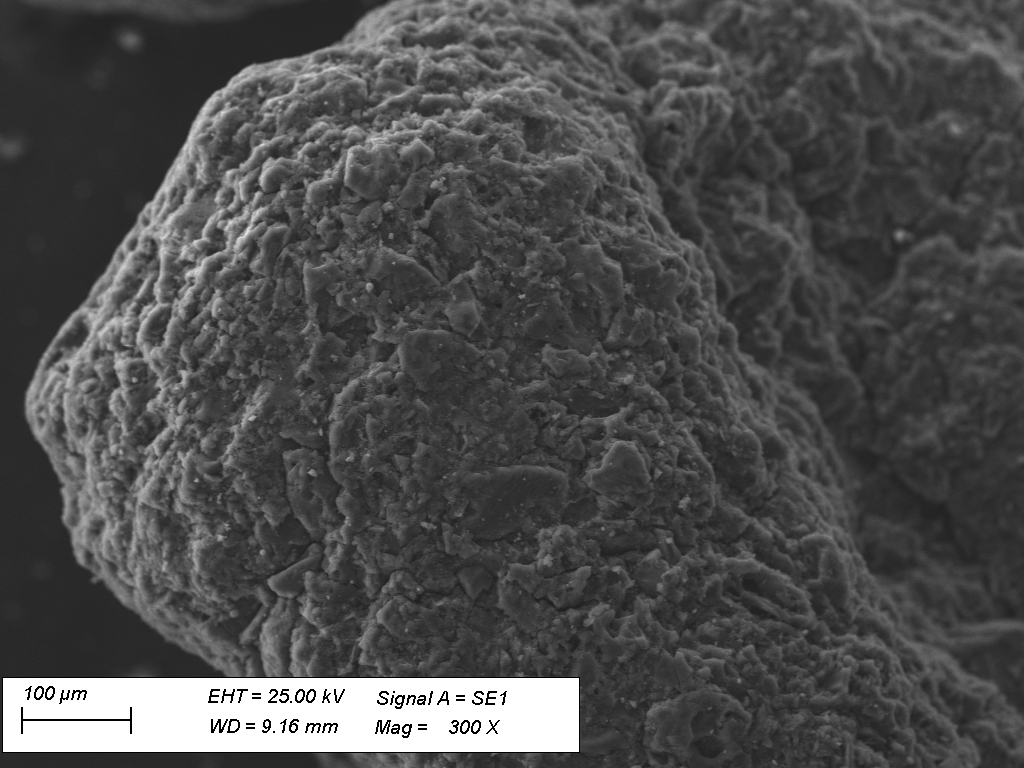

  • Materiał: Powierzchnia granulowanego węgla aktywnego
  • Metody: skaningowa mikroskopia elektronowa (SEM), detektor ETSE
  • Opis: Powiększenie 300x, obraz elektronów wtórnych (SE) w kontraście topograficznym (TOPO)




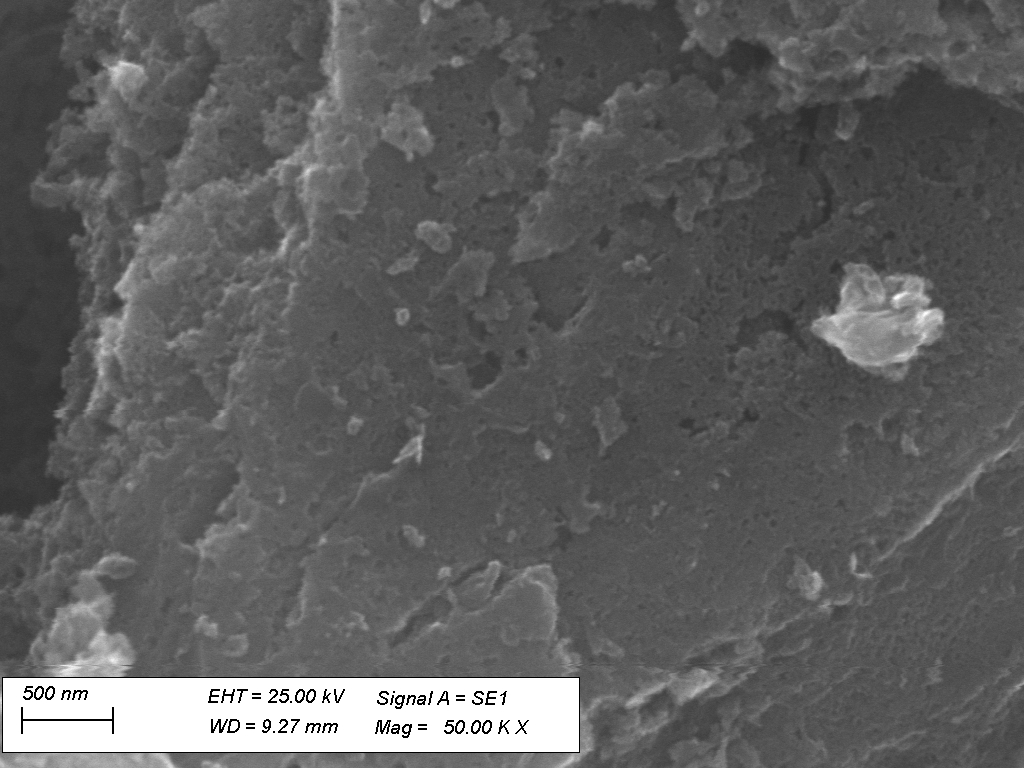

  • Materiał: Powierzchnia granulowanego węgla aktywnego
  • Metody: skaningowa mikroskopia elektronowa (SEM), detektor ETSE
  • Opis: Powiększenie 50 000x, obraz elektronów wtórnych (SE) w kontraście topograficznym (TOPO)






  • Materiał: Powierzchnia granulowanego węgla aktywnego
  • Metody: skaningowa mikroskopia elektronowa (SEM), detektor ETSE
  • Opis: Powiększenie 200 000x, obraz elektronów wtórnych (SE) w kontraście topograficznym (TOPO)






Chip

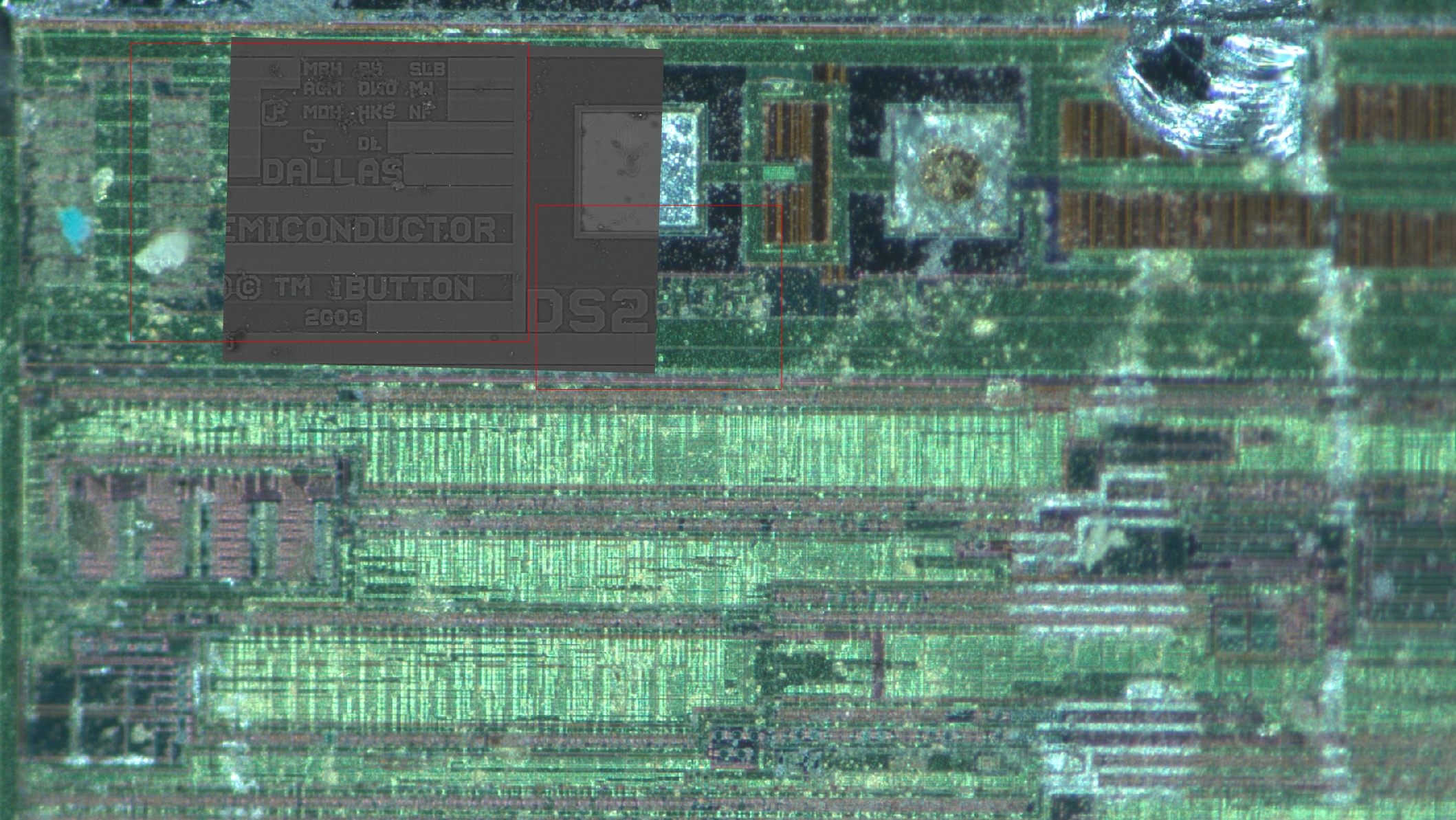

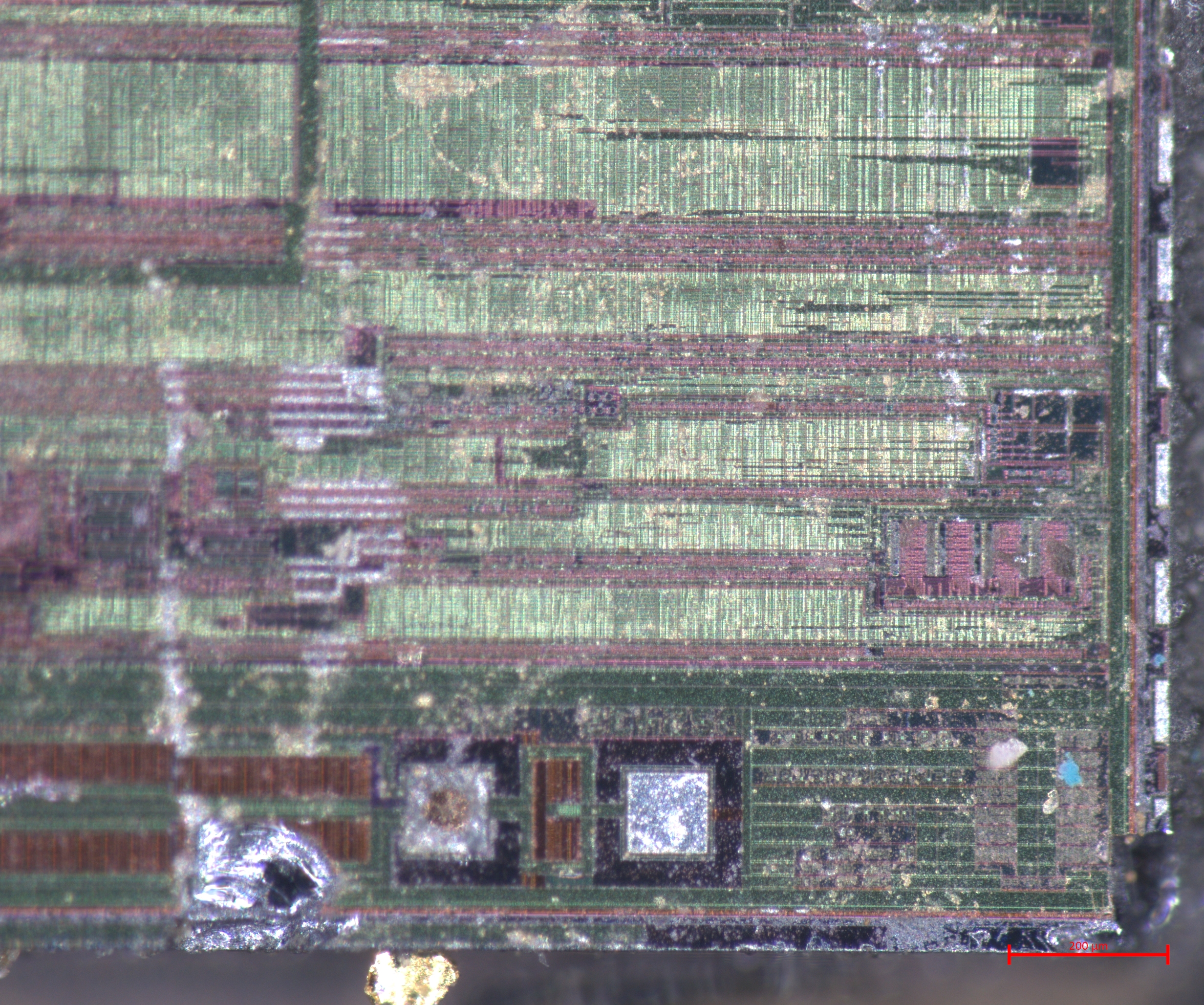

  • Materiał: Powierzchnia układu scalonego
  • Metody: mikroskopia świetlna (LM)
  • Opis: Powiększenie 112x, obraz stereoskopowy w świetle odbitym






  • Materiał: Powierzchnia układu scalonego
  • Metody: skaningowa mikroskopia elektronowa (SEM), detektor HDBSE
  • Opis: Powiększenie 186x, obraz elektronów wstecznie rozproszonych (BSE) w kontraście topograficzno-materiałowym (TOPO-COMPO)




  • Materiał: Powierzchnia układu scalonego
  • Metody: mikroskopia świetlna (LM), skaningowa mikroskopia elektronowa (SEM) detektor HDBSE
  • Opis: Korelacja obrazu z mikroskopu świetlnego i skaningowego mikroskopu elektronowego




  • Materiał: Powierzchnia układu scalonego
  • Metody: skaningowa mikroskopia elektronowa (SEM, detektor HDBSE) sprzężona z spektrometrem rentgenowskim (EDS)
  • Opis: Cztery obrazy tego samego obszaru, (1) elektronów wstecznie rozproszonych w kontraście topograficzno-materiałowym (TOPO-COMPO) oraz mapy rozkładu pierwiastków (2) azot (N, zółty), (3) tytan (Ti, fioletowy), (4) krzem (Si, czerwony)




Masa tabletkowa

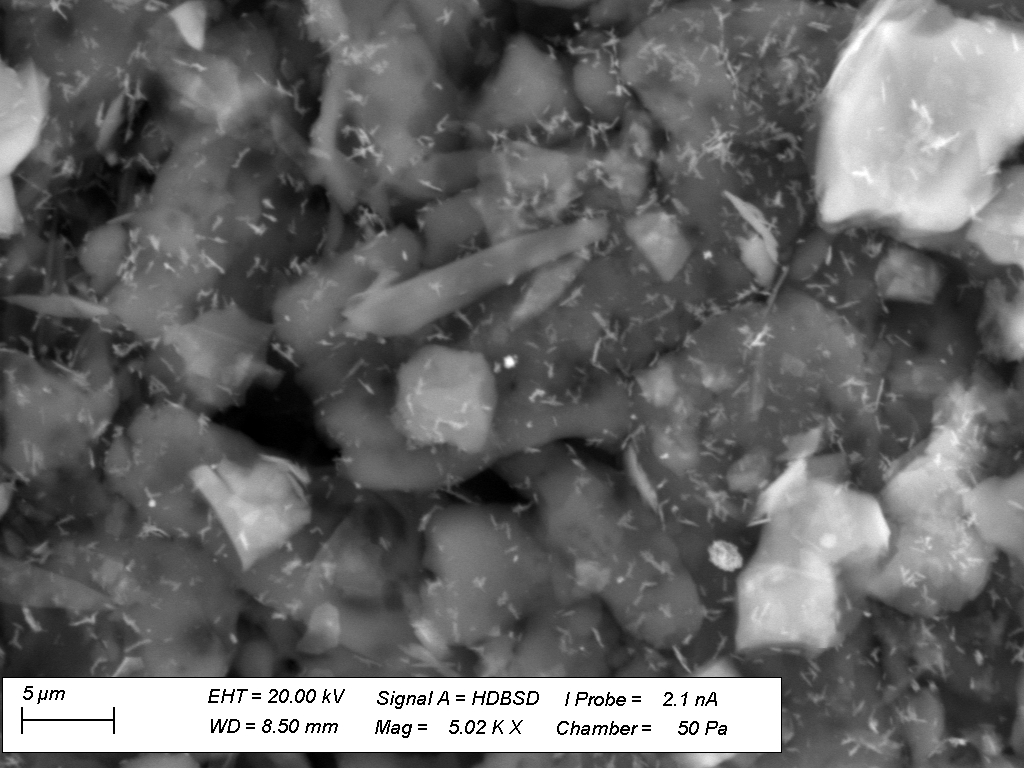

  • Materiał: Powierzchnia sprasowanej mieszaniny masy tabletkowej
  • Metody: skaningowa mikroskopia elektronowa (SEM), detektor HDBSE
  • Opis: Powiększenie 5020x, obraz elektronów wstecznie rozproszonych (BSE) w kontraście TOPO-COMPO


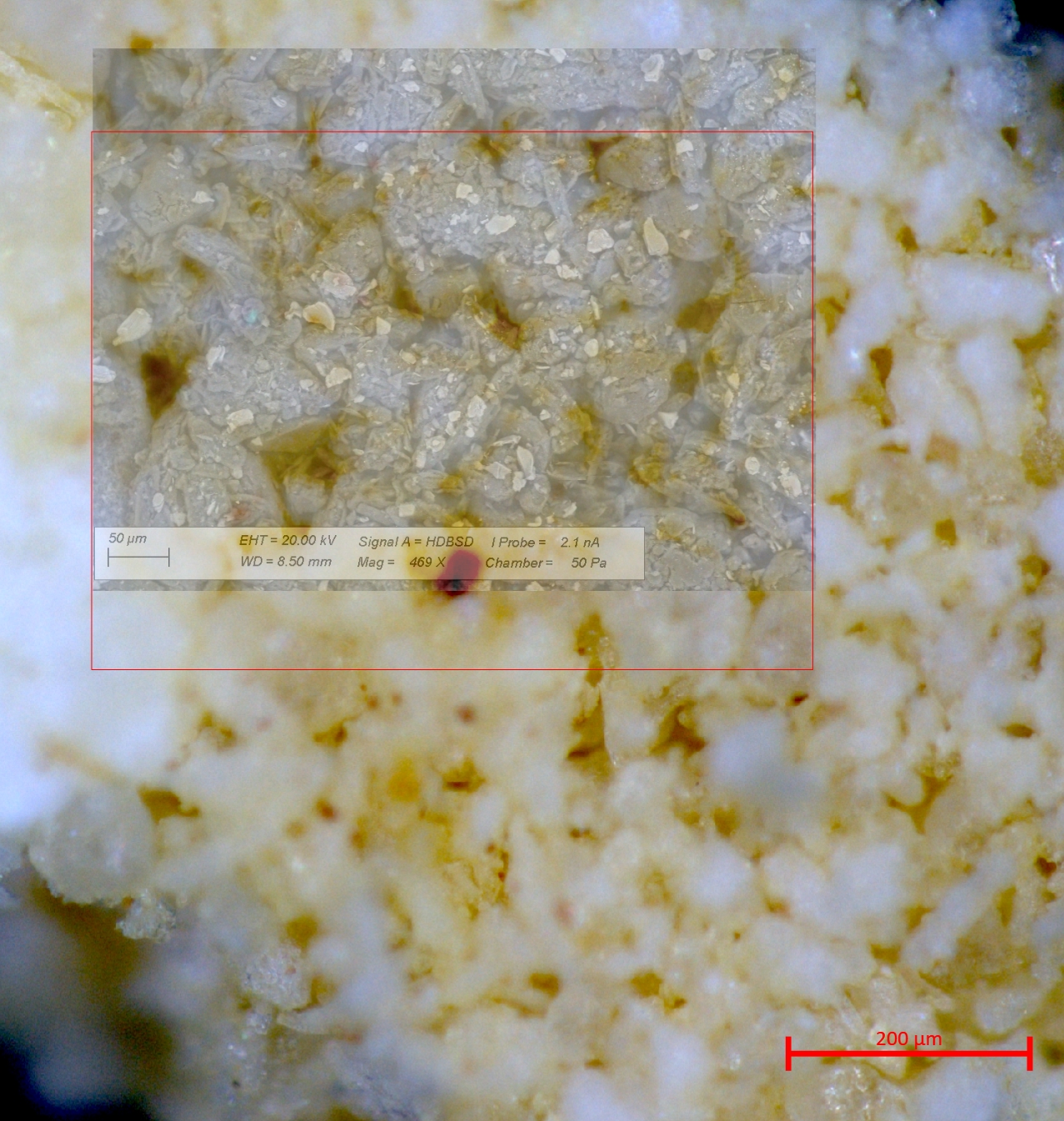

  • Materiał: Powierzchnia sprasowanej mieszaniny masy tabletkowej
  • Metody: mikroskopia świetlna (LM), skaningowa mikroskopia elektronowa (SEM) detektor HDBSE
  • Opis: Korelację obrazu z mikroskopu świetlnego z obrazem elektronów wstecznie rozproszonych (BSE) w kontraście topograficzno-materiałowym (TOPO-COMPO)








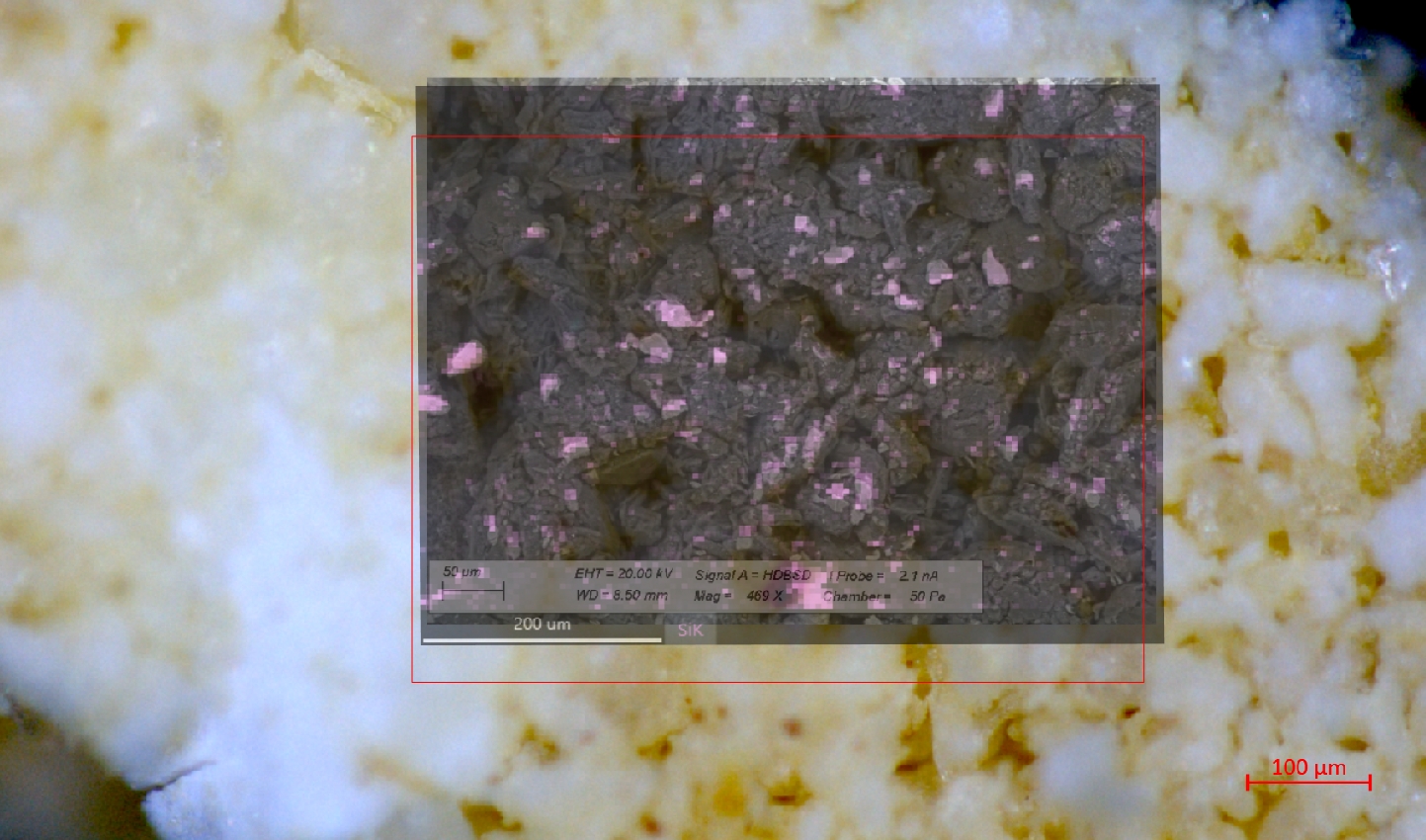

  • Materiał: Powierzchnia sprasowanej mieszaniny masy tabletkowej
  • Metody: mikroskopia świetlna (LM), skaningowa mikroskopia elektronowa (SEM) detektor HDBSE sprzężona z spektrometrem rentgenowskim SmartEDX (EDS)
  • Opis: Korelację obrazu z mikroskopu świetlnego z obrazem elektronów wstecznie rozproszonych (BSE) oraz mapa rozkładu krzemu (Si, różowy)


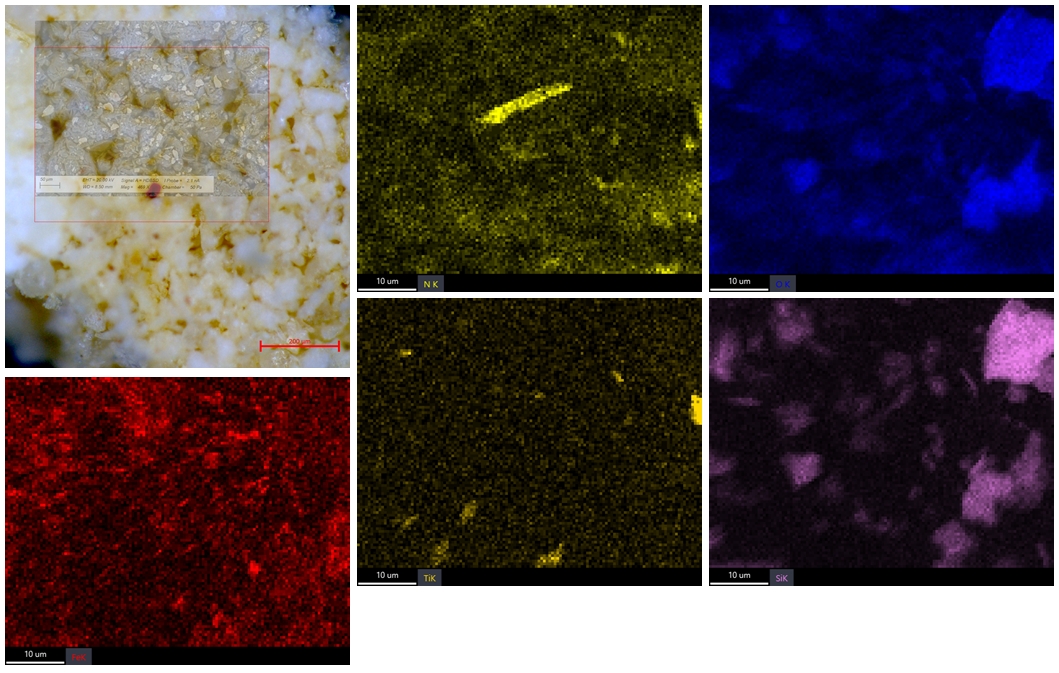

  • Materiał: Powierzchnia sprasowanej mieszaniny masy tabletkowej
  • Metody: mikroskopia świetlna (LM), skaningowa mikroskopia elektronowa (SEM) detektor HDBSE sprzężona z spektrometrem rentgenowskim (EDS)
  • Obraz: Korelację obrazu z mikroskopu świetlnego z obrazem elektronów wstecznie rozproszonych (BSE) oraz mapy rozkładu pierwiastków żelaza (Fe, czerwony), azotu (N, żółty górny), tlenu (O, niebieski), tytanu (Ti, żółty dolny) krzemu (Si, różowy)

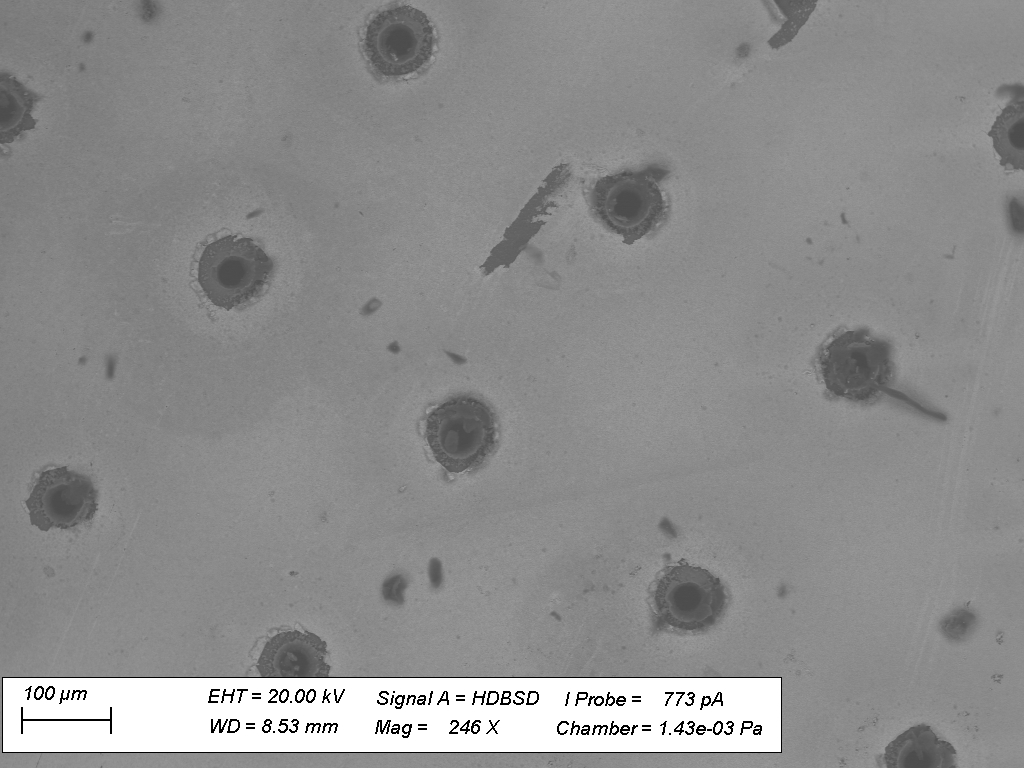

 16_WarstwaAgCu_Si.jpgWarstwa miedzi i srebra na powierzchni płytki krzemowej

  • Materiał: Powierzchnia warstwy metalicznej Cu-Ag naniesiona metoda CVD na nośniku krzemowym z widocznymi otworami wykonanymi laserowo
  • Metody: skaningowa mikroskopia elektronowa (SEM), detektor HDBSE
  • Opis: Powiększenie 246x, obraz elektronów wstecznie rozproszonych (BSE) w kontraście TOPO-COMPO


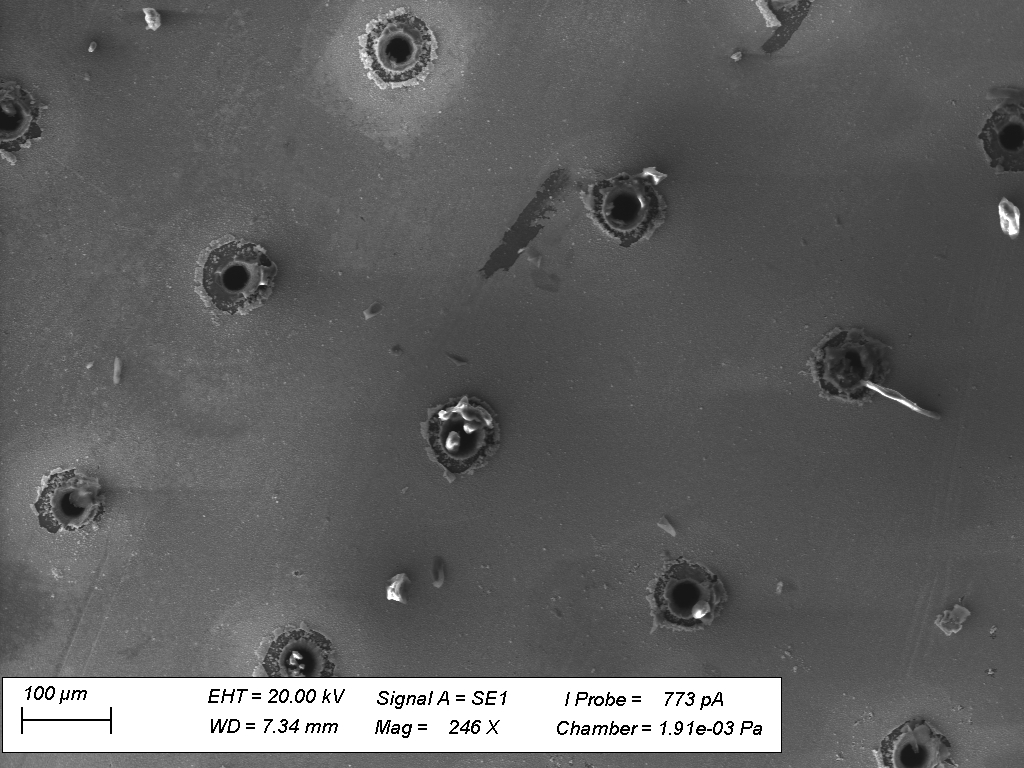

  • Materiał: Powierzchnia warstwy metalicznej Cu-Ag naniesiona metoda CVD na nośniku krzemowym z widocznymi otworami wykonanymi laserowo
  • Metody: skaningowa mikroskopia elektronowa (SEM), detektor ETSE
  • Opis: Powiększenie 246x, obraz elektronów wtórnych (SE) w kontraście topograficznym (TOPO)

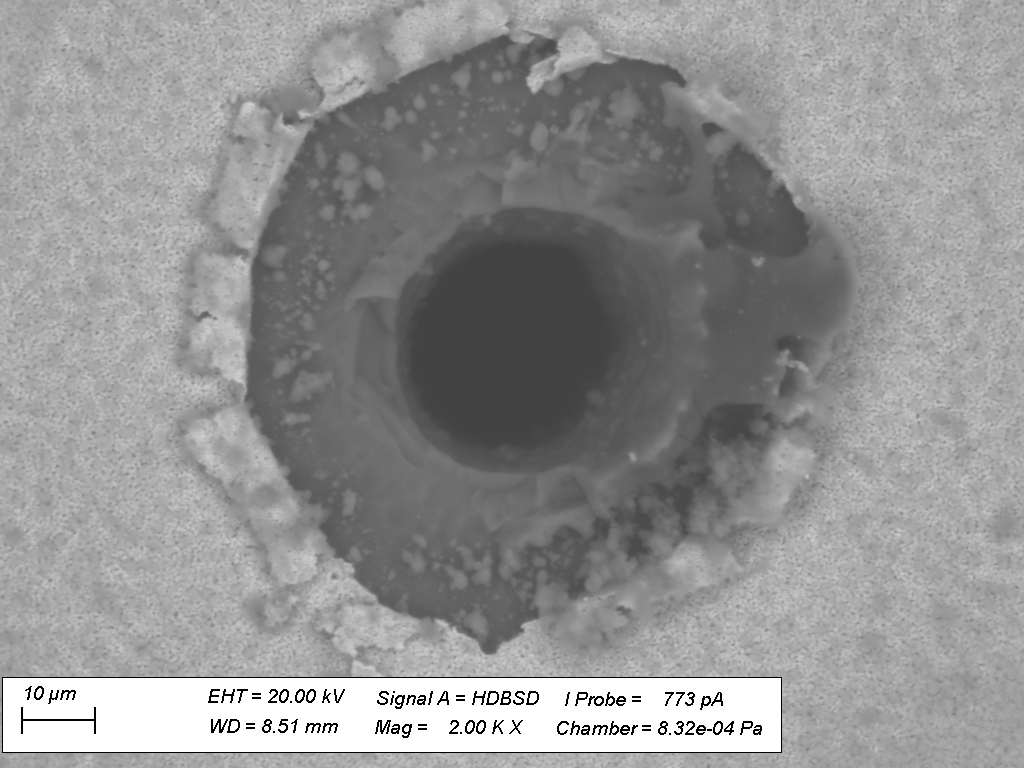

  • Materiał: Powierzchnia warstwy metalicznej Cu-Ag naniesiona metoda CVD na nośniku krzemowym z widocznymi otworami wykonanymi laserowo
  • Metody: skaningowa mikroskopia elektronowa (SEM), detektor HDBSE
  • Opis: Powiększenie 2 000x, obraz elektronów wstecznie rozproszonych (BSE) w kontraście TOPO-COMPO

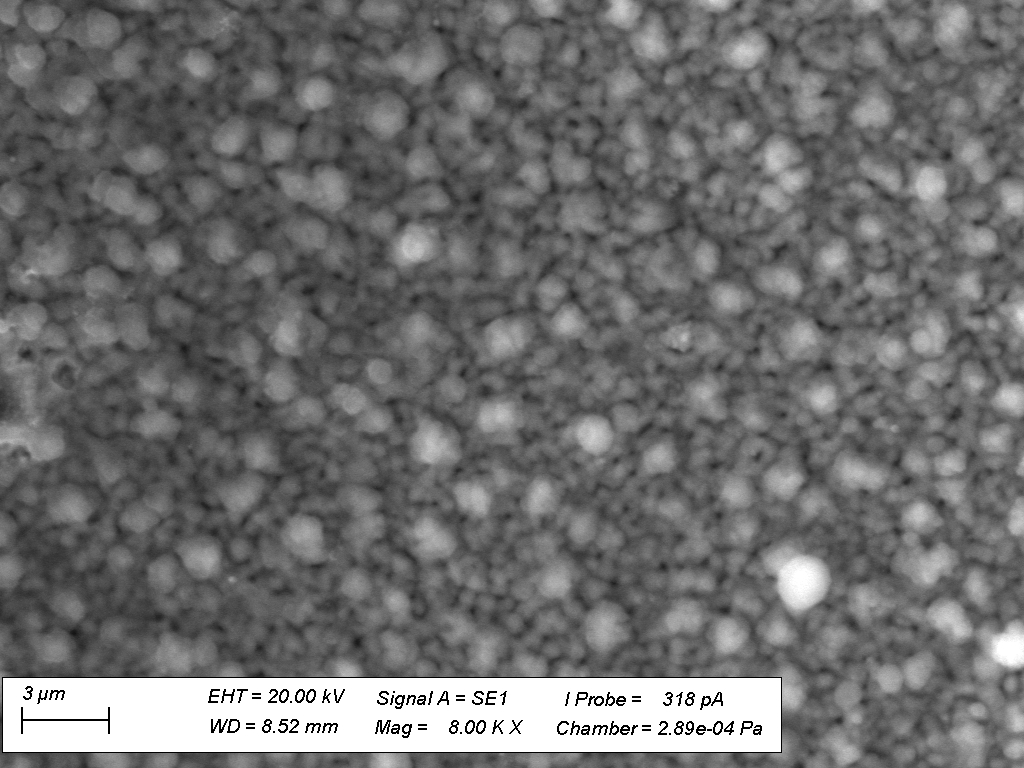

  • Materiał: Powierzchnia warstwy metalicznej Cu-Ag naniesiona metoda CVD na nośniku krzemowym
  • Metody: skaningowa mikroskopia elektronowa (SEM), detektor HDBSE
  • Opis: Powiększenie 8 000x, obraz elektronów wstecznie rozproszonych (BSE) w kontraście topograficzno-materiałowym (TOPO-COMPO)




  • Materiał: Powierzchnia warstwy metalicznej Cu-Ag naniesiona metoda CVD na nośniku krzemowym z widocznymi otworami wykonanymi laserowo
  • Metody: mikroskopia świetlna (LM), skaningowa mikroskopia elektronowa (SEM), detektor HDBSE
  • Obraz: Korelację obrazu z mikroskopu świetlnego z obrazem elektronów wstecznie rozproszonych (BSE) w kontraście topograficzno-materiałowym (TOPO-COMPO)




  • Materiał: Powierzchnia warstwy metalicznej Cu-Ag naniesiona metoda CVD na nośniku krzemowym
  • Metody: skaningowa mikroskopia elektronowa (SEM), detektor HDBSE sprzężona z spektrometrem rentgenowskim (EDS)
  • Opis: Powiększenie 20 000x, obraz elektronów wstecznie rozproszonych (BSE) w kontraście TOPO-COMPO wraz z analizą rozkładu pierwiastków po linii Si (żółty), Ag (niebieski) i Cu (czerwony)


Nanorurki TiO2 z kobaltem

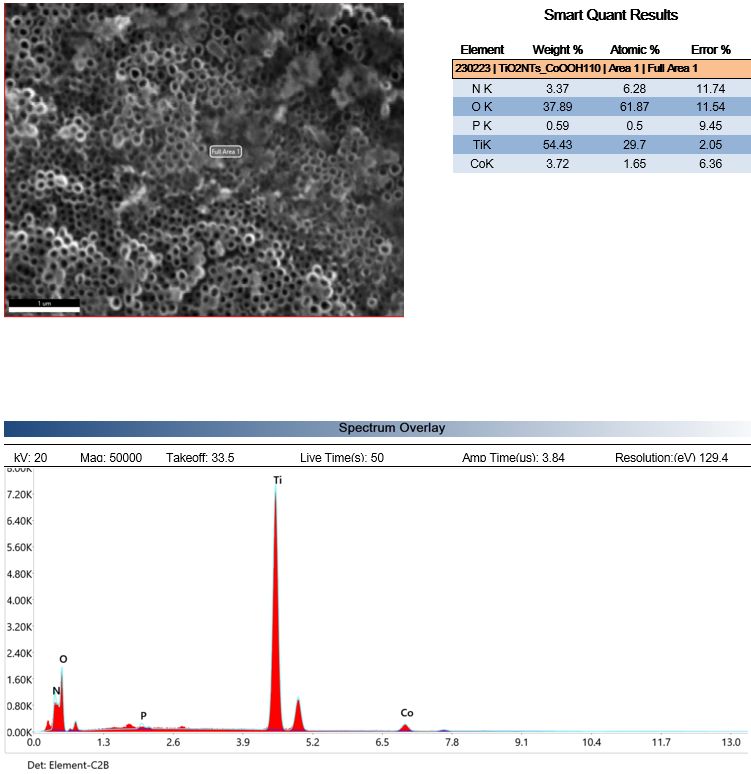

  • Materiał: Powierzchnia tytanu z nanorurkami TiO2 domieszkowanymi kobaltem (Co)
  • Metody: skaningowa mikroskopia elektronowa sprzężona z spektrometrem rentgenowskim (SEM-EDS) detektor ETSE z widmem obszaru
  • Opis: Powiększenie 50 000x, obraz elektronów wtórnych (SE) w kontraście TOPO wraz z analizą składu chemicznego (pierwiastkowego)

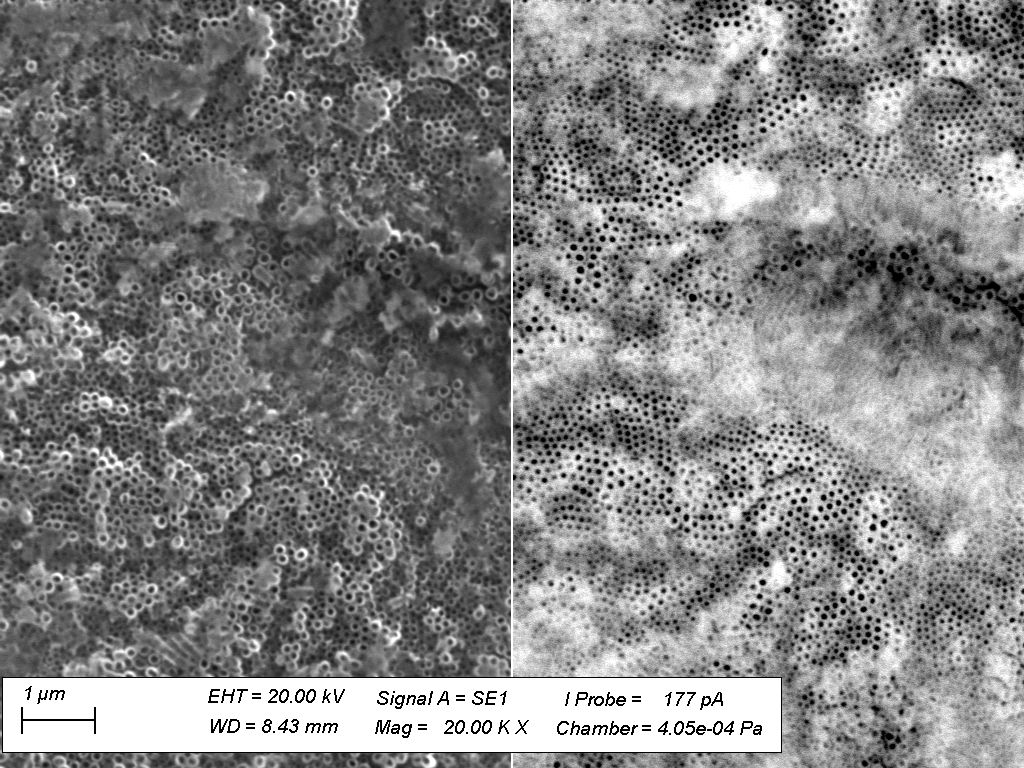

  • Materiał: Powierzchnia tytanu z nanorurkami TiO2 domieszkowanymi kobaltem (Co)
  • Metody: skaningowa mikroskopia elektronowa sprzężona z spektrometrem rentgenowskim (SEM-EDS) detektor ETSE i HDBSE
  • Opis: Powiększenie 20 000x, obraz (lewy) SE w kontraście TOPO, obraz (prawy) BSE w kontraście TOPO-COMPO






Druk vs. wyświetlacz smartfona

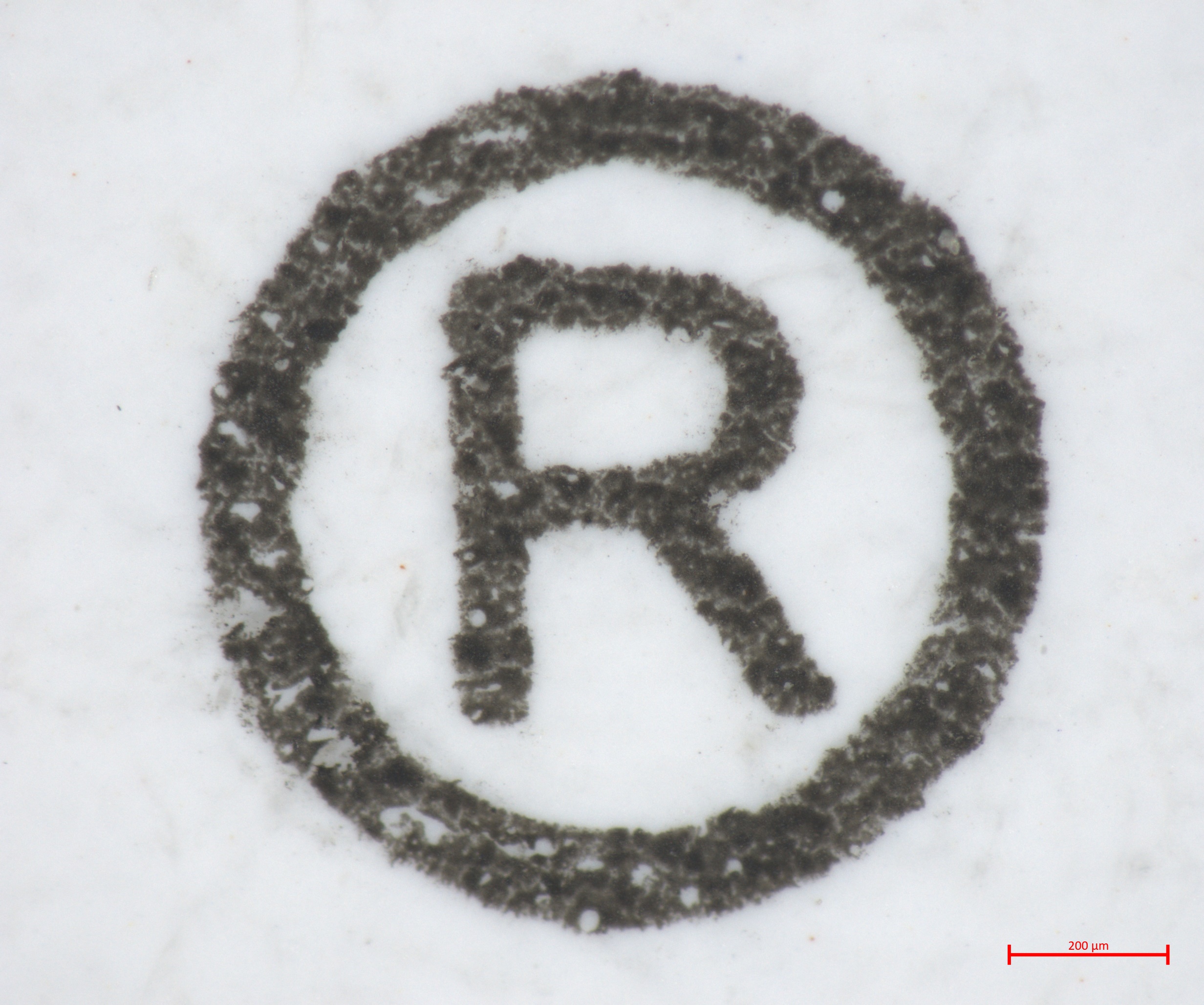

  • Materiał: druk czarno-biały na tekturze
  • Metody: mikroskopia świetlna (LM)
  • Opis: Powiększenie 112x, obraz stereoskopowy w świetle odbitym






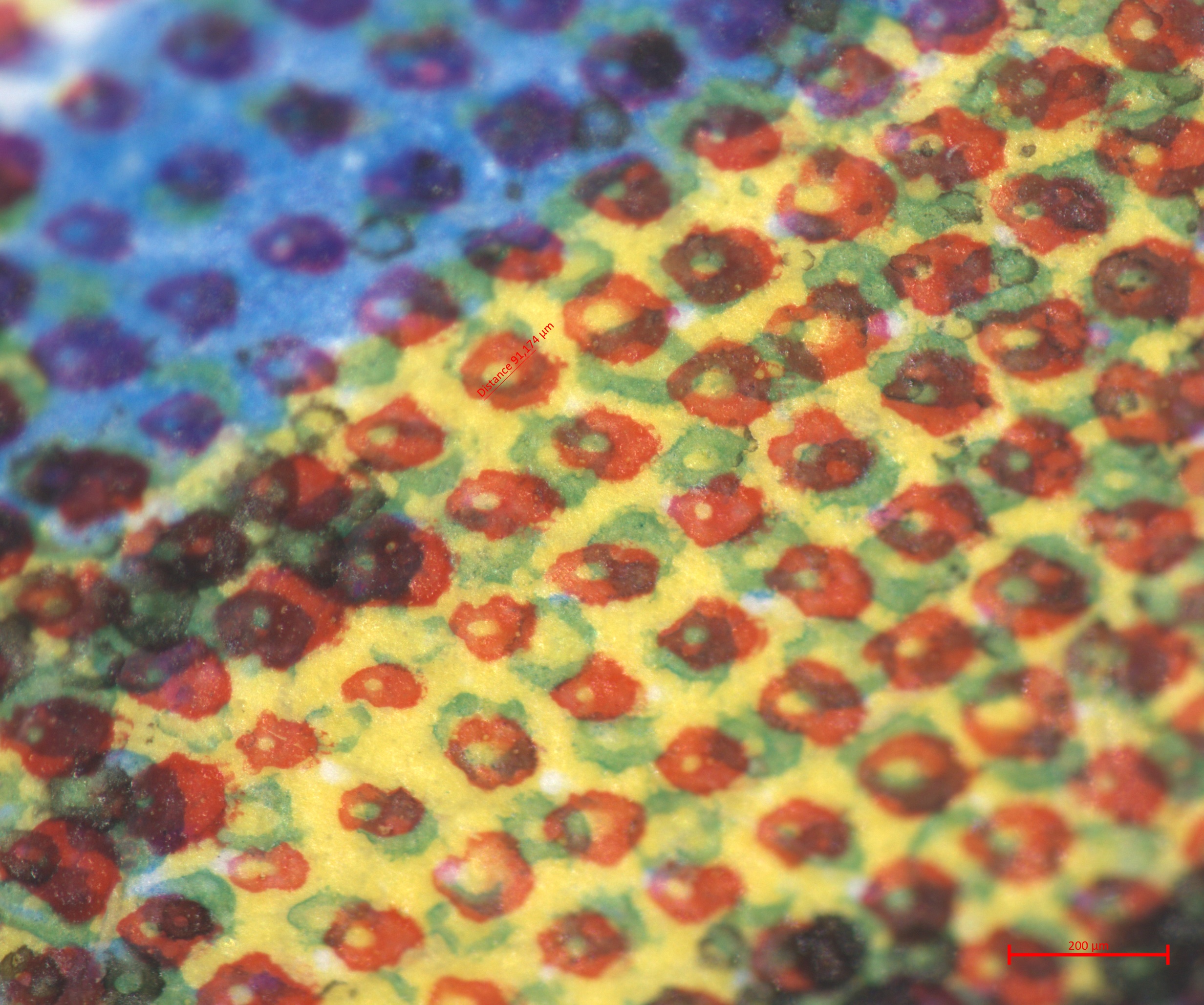

  • Materiał: druk kolorowy (technologia CMYK tworzenia kolorów) na papierze kredowym
  • Metody: mikroskopia świetlna (LM)
  • Opis: Powiększenie 112x, obraz stereoskopowy w świetle odbitym








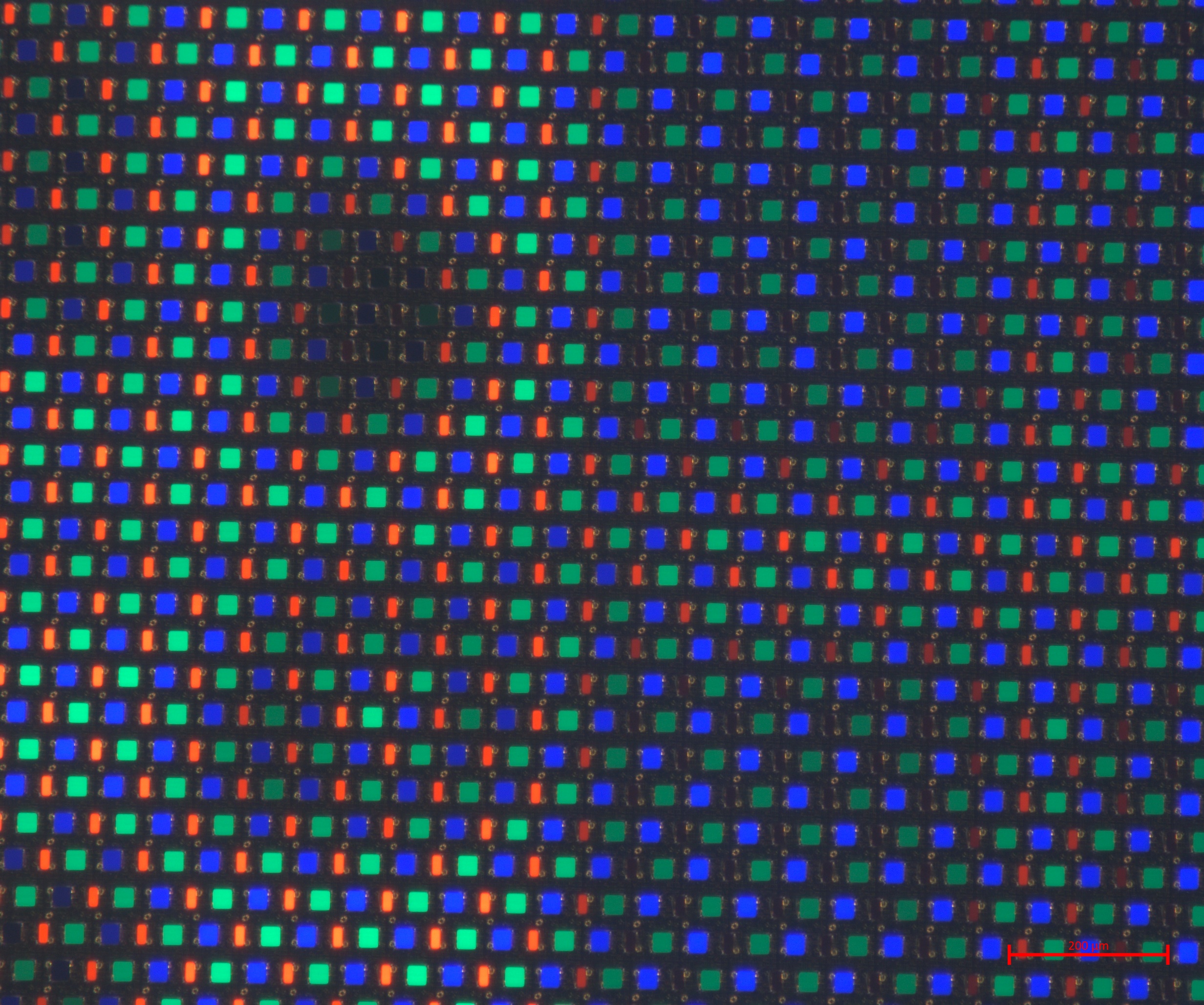

  • Materiał: wyświetlacz TFT (technologia RGB tworzenia kolorów) smartfona
  • Metody: mikroskopia świetlna (LM)
  • Opis: Powiększenie 112x, obraz stereoskopowy w świetle odbitym






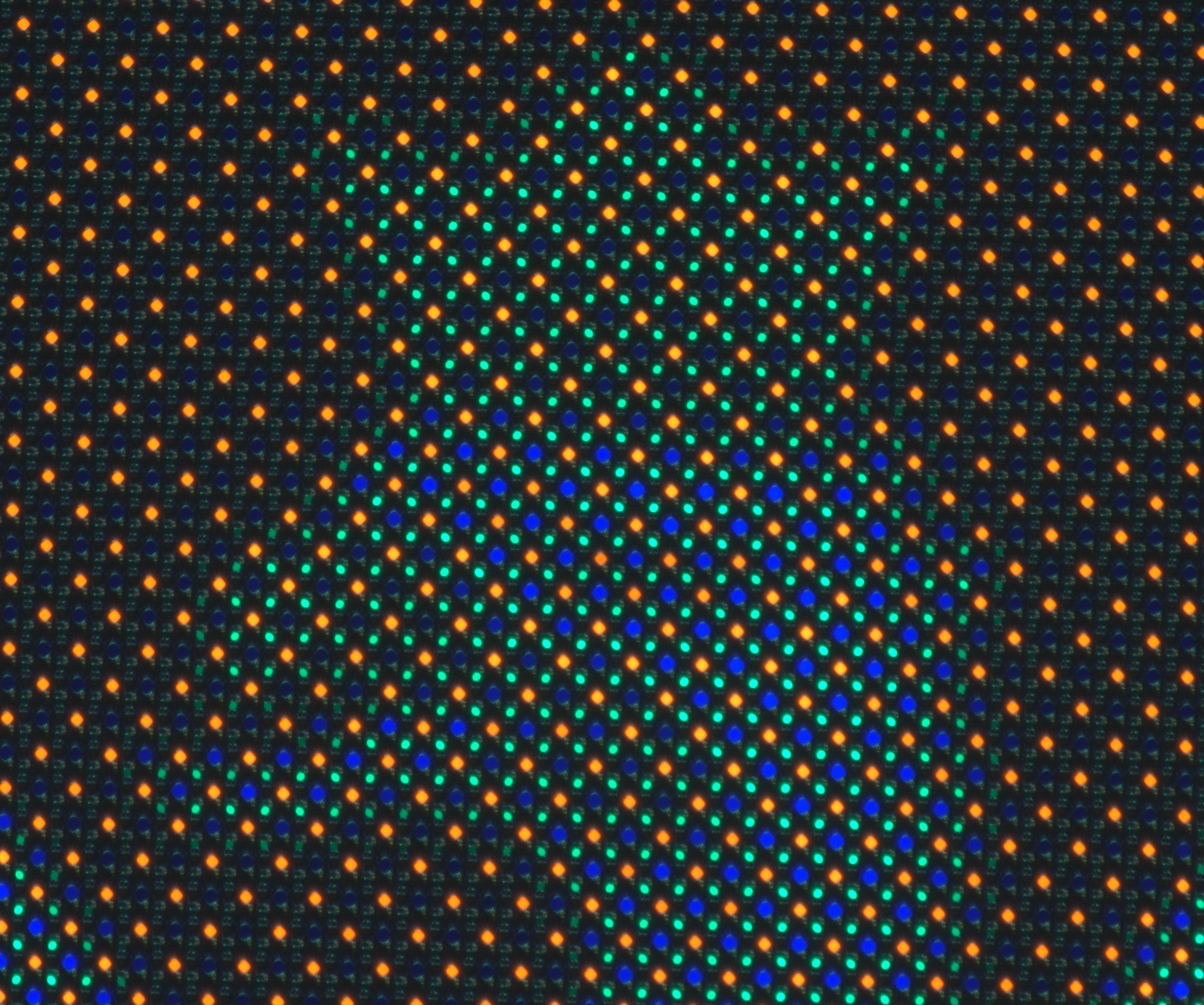

  • Materiał: wyświetlacz AMOLED (technologia RGB tworzenia kolorów) smartfona
  • Metody: mikroskopia świetlna (LM)
  • Opis: Powiększenie 112x, obraz stereoskopowy w świetle odbitym
